～おまけ～


「ぬるい．簡単すぎる」という学生さんへ

内容が「ぬるい」と感じた方は，次のプログラムにトライしてみてはいかがでしょうか？

-プログラム①-

関数f(x)=exsin5x　のグラフを書くプログラムを作る．
xが－１から１まで，16ステップで変化するとして，関数f(x)を計算し，端末上にグラフとして示す．
普通に計算すると以下のように関数f(x)は，だいたい－３～２の間の数字を取る．

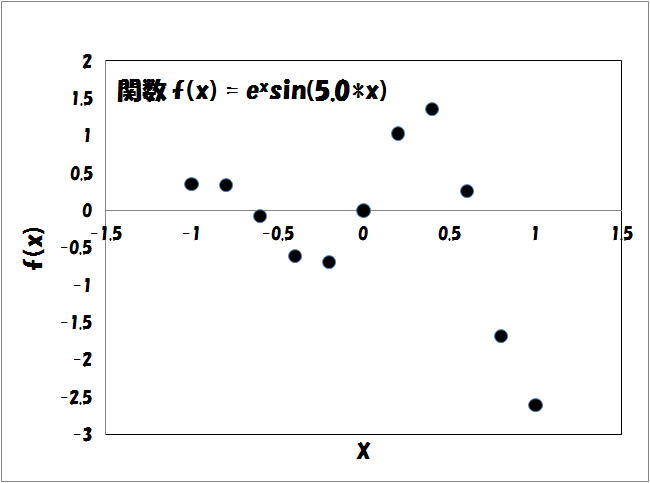

図１：関数f(x)のグラフ


さて，端末上でこのグラフを書いてみたい（普通はそんなことしませんが）というとき，どうすればよいか？
グラフは回転してしまうが，write文を使って以下のようなイメージでプロットできればOK．

X
軸
の
方
向
↓











図２：フォートランでグラフを書くときのイメージ．

白い部分は空白を書いて，赤いところに例えば”＊”を書けば，グラフになる．
つまり上図の場合，1行目で7個の空白，その直後に＊を表示させていることになる．

ここから少し具体的なプログラミングを考える．
（宣言文）
　　　parameter(n=16)
　　　real 　c,dx,x,y,xmin,xmax,ymin,ymax
　　　real,dimension(0:n) :: yy,yy2

※dxは1ステップの間隔，xmin/xmaxはxの最小値，最大値でここでは-1と1である．
　yyは関数f(x)の値が入る変数とする．
　yyは実数形式で，ディメンジョン（領域）を0～nまでにしている．

　変数yy2も変数yyと同じ．これを宣言する理由は後で明らかになる．


（メイン１）
”＊”を表示させる場所は，関数f(x)に依存する．
しかし図１でわかるようにf(x)は－２～３の間で変化し，その値は当然実数．
一方，フォートランというよりあらゆるプログラミング言語では，
「変数内の1個目，2個目に数字を代入する」ことはできても，
「1.5列目に数字を代入する」なんて概念はない．
※real data(10,10)　と変数を宣言しても，変数内の番地は必ず整数でしか表せない．

従って関数f(x)の値そのものを使うことはできなくはないが，
できたとしても非常に粗く，しかも歪曲されたグラフになる．
なぜなら関数f(x)の値はせっかく実数形式で計算しているのにも関わらず，
整数では-3,-2,-1,0,1,2でしか表せないからである．
しかも変数内の番地に，負の値は存在しない．かならず１もしくは０以上である．

そこでグラフを書く場合は，グラフの形さえ維持されていればいいのだから，
関数f(x)の値を無理矢理0以上の値，かつ
ある程度グラフの形を分解できる範囲にしてやる．
例えば，関数f(x)の値を，0～60の値に正規化する．

順番としては，
０）　関数f(x)の計算をする．

　　　yy(i)=exp(i)*sin(5.0*i)
　　　
　　　上式をDOループで制御すればよい．これでyyに関数f(x)の値が代入される．

１）　関数f(x)の最小値・最大値を検索する．
　　　検索して，yminに最小値を，ymaxに最大値を代入しておく．

２）　「関数f(x)の値全て」に「最小値の絶対値」を足す．これで最小値は「0」になる．
　　　最小値の絶対値は，abs関数を使う．（ex) abs(ymin)

３）　さらに「関数f(x)の値全て」に適当な係数を掛ける．たとえば係数c=50/(最大値-最小値)を掛ける．

　　　yy2(i)=yy(i)*c
　　　
　　　これもDOループで制御する．　　　　

（メイン２）
最後に端末に書き込む．
変数yy2は実数形式なので，わざと整数型に変形する．

iy=int(yy2(i))
write(*,'(1x,63a1)') (' ',j=0,iy),'*'

これもDOループで制御する．このWrite文は「一文字の空白　＋　iy個の空白　+　”＊”」を書き込む，という意味になる．

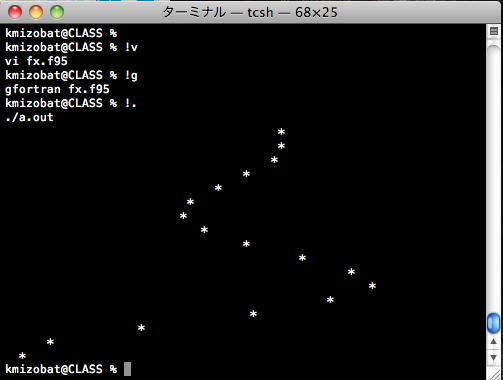

実行すると，



このようになる．


-プログラム②-

後半最後で行う地衡流計算は，海面高度勾配だけではできない．
必要なのはコリオリパラメータ，海面高度，そして距離である．
地球上での距離の計算方法は以下の通り．
（http://www.cs.nyu.edu/visual/home/proj/tiger/gisfaq.html　　より．）

Haversine Formula (from R.W. Sinnott, "Virtues of the Haversine",
Sky and Telescope, vol. 68, no. 2, 1984, p. 159):

ある地点A（Lat1（緯度））,Lon1（経度）)からある地点B（Lat2,Lon2)までの距離は次のように求められる．

dlon = lon2 - lon1
dlat = lat2 - lat1
a = (sin(dlat/2))2 + cos(lat1) * cos(lat2) * (sin(dlon/2))2
c = 2 * arcsin(min(1,sqrt(a)))
d = R * c

※Rは地球の半径　6378.137 km
