平均水温画像を作成する


	今回使うファイルは次の３つの水温画像（GRSST）。 2012年4月平均水温画像 2012年5月平均水温画像 2012年6月平均水温画像 ※画像サイズは　141×121 ※緯度経度情報：25.09°N～55.05°N、120.17°E～155.14°E ※4バイトのバイナリファイル

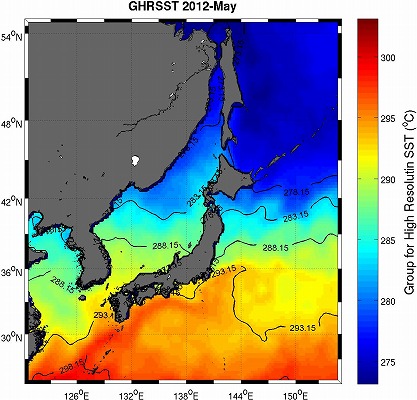

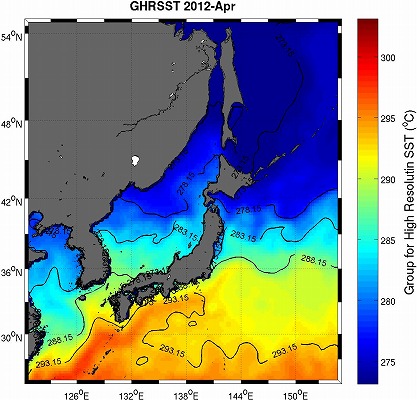

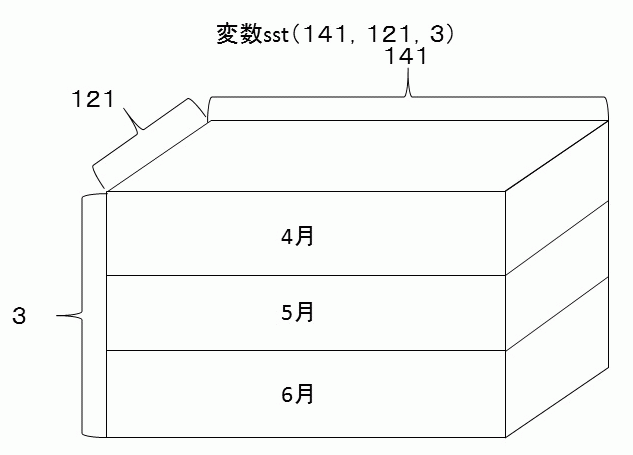

本課題の内容上の図は2012年4月~6月水温画像である。上記のリンク先から画像データ（4バイトバイナリ）をダウンロードし、前回のスクリプトを応用して春期の平均画像をつくる。考え方：　4月～6月、それぞれの２次元のデータを格納するために、3次元の変数 sst(141,121,3)を作る。　　sst(,,1)には4月のデータ　　sst(,,2)には5月のデータ　　sst(,,3)には6月のデータ　が入るようにする。　　　各ピクセル毎に、4～6月の平均値を計算して、msstという変数に入れる。１）まず上記リンク先の３つの海面水温画像をダウンロードする．２）Cygwin~~MsysFortran~~を開き，１）でDLした海面水温画像があるディレクトリへ移動する．３）「list.dat」というファイルを用意する．やり方は以下のUnixコマンドでOK．　　　ls 2012.flat >! list.dat 　※「cat list.dat」と打って，３つの水温画像のファイル名が端末に出ればOK．４）フォートランスクリプトの作成．４つの流れに大きく分けられる．　①フォートランスクリプトの宣言文：ファイル名のための文字型変数，水温データのための実数型変数を予め用意．　　character120 ifl(3) 　　real dum(141,121) 　<--- とりあえず海面水温画像一枚分のデータを確保する変数．ダミー変数というつもり　　real sst(141,121,3) 　<---変数dumからデータを引き継ぎ，海面水温画像3枚分を格納する変数　　real msst(141,121) 　<---最終的に計算する水温の平均画像を格納する変数　②open文とDOループで，３）で作ったlist.datを読み込む＝変数”ifl”に水温画像のファイル名を入力する　③DOループとopen文で，水温画像データを変数"sst"に入力する．このとき，変数"dum"も使う　④DOループを用いて，平均値を計算し，絶対温度から通常の摂氏に変換し、変数"msst"に入力する　⑤open文，write文を用いて平均画像が入力されたmsstをバイナリ形式で出力する. 　　出力ファイル名は 2012.spr.msst.141x121.flat にしましょう
注意点：　１）4バイトなので，宣言文ではrealを用いる．　２）データは絶対水温(K)で表されている．　３）データが無い陸上での値は-999．　　４）計算したデータのバイナリ形式出力は，基本的にはデータ読み込み部分と同じ．　　　ただし，文番号を変えること，およびread文ではなくwrite文にすること．

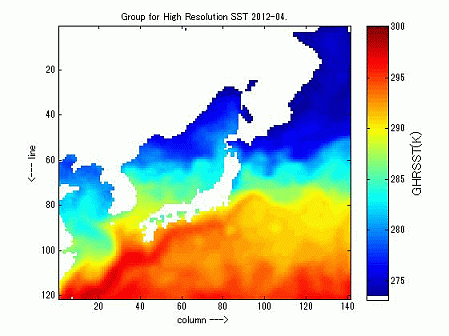

出力したデータの確認方法 MATLABで確認する。計算された画像を描画するMATLABスクリプトはここ。このスクリプトを使用すると以下の図が現れる。先輩達が提出した平均画像をマッピングした結果（緯度経度の範囲・元データは異なります）
補足情報と課題現在，衛星画像プロダクトもしくは衛星プロダクトを応用したデータはあらゆる所で準リアルタイムで公開されている．神奈川県水産技術センター　海況図データベース　関東・東海海況速報：海面水温，黒潮 NASA Oceancolour Web L3 browser ：MODISの海面水温，海面クロロフィル-a濃度など NASA/JPL PO.DAAC State of the Ocean　：海面水温，クロロフィル，海上風などちょっと毛色が違うが・・ GPV気象予報 ※特に海洋学実習Ⅰ参加者は，乗船する前に東京湾，相模湾の海況を調べておこう．（課題）得られた平均海面水温画像 2012.spr.msst.141x121.flat における緯度方向 d(SST)/d(lon)と経度方向の勾配 dSST/d(lat)を計算して、勾配が最も大きい海域の緯度・経度情報を抽出しよう。
