1. 背景：なぜ海面高度を見るのか

これまでの回では、SOI、Niño3.4、SSTを使ってENSOや長期トレンドを調べてきた。ここでは、海面高度偏差（SLA: Sea Level Anomaly）を使う。

SSTは海面の温度を表す。一方、SLAは海面の高さの偏差であり、海水の熱膨張、風による水の吹き寄せ、海洋循環の変化などを反映する。つまり、SSTよりも海洋の力学的な変化を見やすい場合がある。

この課題の狙いは、08のENSOコンポジットと09のトレンド解析を、SLAデータに応用することである。

2. この回の課題

以下の3つの図を作成し、SSTで得られた結果と比較する。

SLA長期トレンドマップ
SLAトレンドのp値マップ
El Niño / La Niña時のSLAコンポジット

提出するもの

完成したPythonコード
作成された図（PNG）
SSTのENSOコンポジット・SSTトレンドとの比較コメント

3. 使用データ

このページと同じディレクトリに次のファイルを置く。

SLAデータ (sla_monthly_light_2deg_1993_2025.nc) Niño index データ (sstoi.indices)

ファイル	内容
sla_monthly_light_2deg_1993_2025.nc	CMEMS月平均SLAを約2度格子へ軽量化したデータ。変数は sla(time, latitude, longitude)。
sstoi.indices	Niño3.4 anomalyを含むENSO指数データ。

SLAの単位は通常 m である。図では見やすくするため、トレンドは mm/year、コンポジットは cm に変換する。

4. 計算の流れ

SLAデータを読み込む
Niño3.4 anomalyを読み込み、El Niño / La Niña月を判定する
各格子点でSLAを時間方向に線形回帰する
傾きとp値を保存する
SLAトレンドマップとp値マップを描く
El Niño月・La Niña月だけを抽出して平均する
El Niño、La Niña、差分のSLAコンポジット図を描く

STEP 1

5. データの読み込み

import numpy as np
import pandas as pd
import xarray as xr
import matplotlib.pyplot as plt
from scipy import stats

sla_file = "______________________________.nc"
nino_file = "______________"

start_year = ______
end_year = ______
alpha = 0.05

ds = xr.open_dataset(sla_file)

sla = ds["____"]
lat = ds["________"].values
lon = ds["_________"].values
time_sla = pd.to_datetime(ds["time"].values)

sla = sla.sel(time=slice(f"{start_year}-01-01", f"{end_year}-12-31"))
time_sla = pd.to_datetime(sla["time"].values)

print(sla)

ポイント

xarray.open_dataset でNetCDFを読む
sla は時間×緯度×経度の3次元データである
09のSSTトレンドと同様に、まず解析期間を指定する

STEP 2

6. Niño3.4によるENSO判定

colnames = [
    "YR", "MON",
    "NINO12", "ANOM12",
    "NINO3",  "ANOM3",
    "NINO4",  "ANOM4",
    "NINO34", "ANOM34"
]

nino_df = pd.read_csv(
    nino_file,
    sep=r"\s+",
    skiprows=1,
    names=colnames
)

nino_df["time"] = pd.to_datetime(
    dict(year=nino_df["YR"], month=nino_df["MON"], day=15)
)

nino_df = nino_df.set_index("time")
nino34 = nino_df["________"].astype(float)

nino34_smooth = nino34.rolling(
    window=______,
    center=True
).mean()

el_event = nino34_smooth >= ______
la_event = nino34_smooth <= -______

ポイント

08と同じく、ENSO判定にはNiño3.4 anomalyを使う
5か月移動平均により、短い月ごとの揺らぎをならす
ここでは簡略化して、5か月継続条件は使わず、5か月移動平均が±0.5℃を超える月をイベント月とする

より厳密に行う場合は、08で使った detect_runs 関数を使って「5か月以上継続」の条件を加えてもよい。

STEP 3

7. SLAの長期トレンドとp値

09で行ったSSTトレンド解析と同じ考え方で、各格子点におけるSLAの時間変化を線形回帰する。

years = time_sla.year + (time_sla.month - ______) / 12.0
years = np.asarray(years, dtype=float)

def calc_trend_pvalue(x, y):
    x = np.asarray(x, dtype=float)
    y = np.asarray(y, dtype=float)

    mask = np.isfinite(x) & np.isfinite(y)
    x = x[mask]
    y = y[mask]

    n = len(x)
    if n < 3:
        return np.nan, np.nan, np.nan, np.nan

    slope, intercept = np.polyfit(x, y, 1)
    r = np.corrcoef(x, y)[0, 1]

    yhat = slope * x + intercept
    residual = y - yhat

    dof = n - 2
    sse = np.sum(residual**2)
    sxx = np.sum((x - np.mean(x))**2)

    mse = sse / dof
    se_slope = np.sqrt(mse / sxx)

    tval = slope / se_slope
    pval = 2 * (1 - stats.t.cdf(np.abs(tval), df=dof))

    return slope, pval, r, n

ポイント

slope はSLAのトレンドで、単位は m/year
pval は「傾きが0である」という帰無仮説に対するp値
p値が小さいことと、物理的に重要であることは同じではない

STEP 4

8. トレンドマップとp値マップの描画

sla_np = sla.values
ntime, nlat, nlon = sla_np.shape

trend = np.full((nlat, nlon), np.nan)
pval = np.full((nlat, nlon), np.nan)

for i in range(nlat):
    for j in range(nlon):
        y = sla_np[:, i, j]
        slope, p, r, n = calc_trend_pvalue(_____, _____)

        trend[i, j] = _____
        pval[i, j] = _____

sig_mask = pval < alpha

trend_mm = trend * ______

def plot_global_map(data, title, cbar_label, save_name,
                    cmap="RdBu_r", vmin=None, vmax=None, sig=None):
    fig, ax = plt.subplots(figsize=(14, 6))

    pcm = ax.pcolormesh(
        lon, lat, data,
        shading="auto",
        cmap=cmap,
        vmin=vmin,
        vmax=vmax
    )

    ax.set_xlim(-180, 180)
    ax.set_ylim(-80, 80)
    ax.set_xlabel("Longitude")
    ax.set_ylabel("Latitude")
    ax.set_title(title)
    ax.grid(True, alpha=0.3)

    cbar = fig.colorbar(pcm, ax=ax, pad=0.02)
    cbar.set_label(cbar_label)

    if sig is not None:
        yy, xx = np.where(sig)
        ax.scatter(lon[xx], lat[yy], s=2, c="k", alpha=0.45, label=f"p < {alpha}")
        ax.legend(loc="lower left")

    plt.tight_layout()
    plt.savefig(save_name, dpi=300, bbox_inches="tight", facecolor="white")
    plt.show()

ポイント

SLAトレンドは m/year で出るので、図では 1000 を掛けて mm/year にする
sig_mask はp値が0.05未満の場所を表す
黒点が多い場合、「p値が小さい場所が多い」と言えるが、「すべて物理的に重要」とは言えない

STEP 5

9. ENSOコンポジットの計算

enso_df = pd.DataFrame({
    "nino34": nino34,
    "nino34_smooth": nino34_smooth,
    "el": el_event,
    "la": la_event
}).dropna()

tmp = enso_df.reindex(time_sla)

el_mask = tmp["el"].fillna(False).values
la_mask = tmp["la"].fillna(False).values

sla_el = sla.isel(time=________).mean(dim="time", skipna=True)
sla_la = sla.isel(time=________).mean(dim="time", skipna=True)
sla_diff = ________ - ________

sla_el_cm = sla_el.values * ______
sla_la_cm = sla_la.values * ______
sla_diff_cm = sla_diff.values * ______

ポイント

08と同じく、ENSOイベント月だけを抽出して平均する
SLAは m なので、図では 100 を掛けて cm にする
sla_diff は El Niño と La Niña の差分である

STEP 6

10. ENSOコンポジット図の描画

fig, axes = plt.subplots(3, 1, figsize=(14, 15), constrained_layout=True)

panels = [
    (sla_el_cm, "El Niño composite SLA", "SLA (cm)", -15, 15),
    (sla_la_cm, "La Niña composite SLA", "SLA (cm)", -15, 15),
    (sla_diff_cm, "El Niño - La Niña SLA", "SLA difference (cm)", -20, 20),
]

for ax, (data, title, label, vmin, vmax) in zip(axes, panels):
    pcm = ax.pcolormesh(
        lon, lat, data,
        shading="auto",
        cmap="________",
        vmin=vmin,
        vmax=vmax
    )
    ax.set_xlim(-180, 180)
    ax.set_ylim(-80, 80)
    ax.set_xlabel("Longitude")
    ax.set_ylabel("Latitude")
    ax.set_title(title)
    ax.grid(True, alpha=0.3)

    cbar = fig.colorbar(pcm, ax=ax, pad=0.02)
    cbar.set_label(label)

plt.savefig("sla_enso_composite.png", dpi=300, bbox_inches="tight", facecolor="white")
plt.show()

ポイント

正負の偏差を見るため、赤青の発散カラーマップを使う
El NiñoとLa Niñaでは、赤道太平洋のSLA分布が反転する
差分図を見ると、ENSOにともなう海面高度変化が最もわかりやすい

11. 考察課題：SSTとSLAは何が違うか

作成したSLAのENSOコンポジット、SLA長期トレンド、p値マップを見て、これまでに作成したSSTのENSOコンポジットおよびSST長期トレンドと比較しなさい。

考察せよ

El Niño − La Niña の差分図について、SSTとSLAで似ている海域・異なる海域を考察せよ。
赤道太平洋において、SSTとSLAがどのように変化しているかを考察せよ。
SLAトレンドは全球で一様に上昇しているか。地域差がある場合、その特徴を考察せよ。
SSTトレンドとSLAトレンドの空間分布は一致しているか。一致しない場合、その理由を考察せよ。
p値が小さい格子点が多い場合、それは「物理的に重要である」ことを意味するのか考察せよ。

注意
p値は「変化量の大きさ」を表しているわけではない。変化量の大きさはトレンドの値を見て判断し、その値が統計的に0と区別できるかどうかをp値で判断する。

12. 解答の表示

課題提出後、確認用としてパスワードを入力すると、完全スクリプトと作成例の図を表示する。

穴埋めの要点

sla_monthly_light_2deg_1993_2025
sstoi.indices
1993
2024
sla
latitude
longitude
ANOM34
5
0.5
0.5
0.5
years, y
slope
p
1000
el_mask
la_mask
sla_el, sla_la
100
100
100
RdBu_r

作成例の図

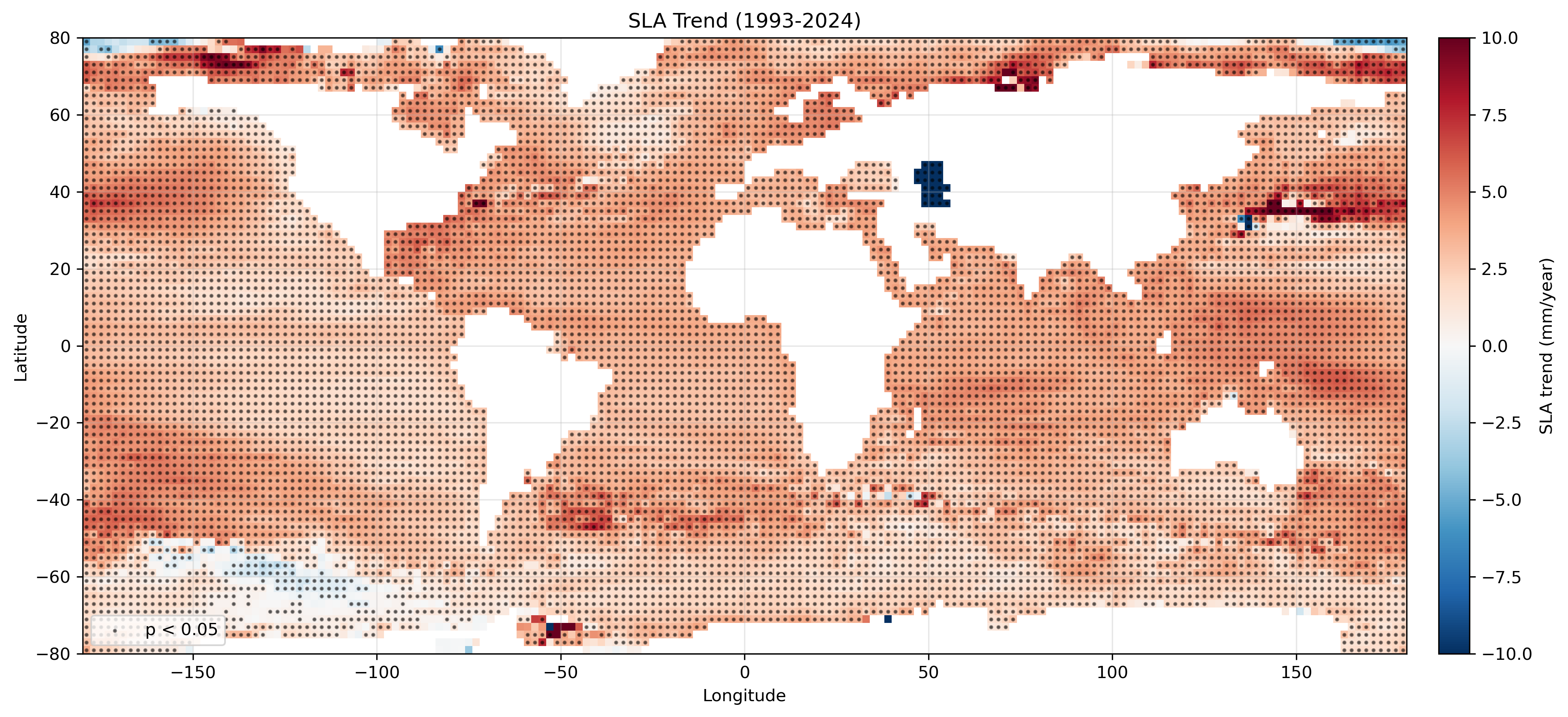

SLA長期トレンドの作成例。単位は mm/year。黒点は p < 0.05 の格子点を示す。

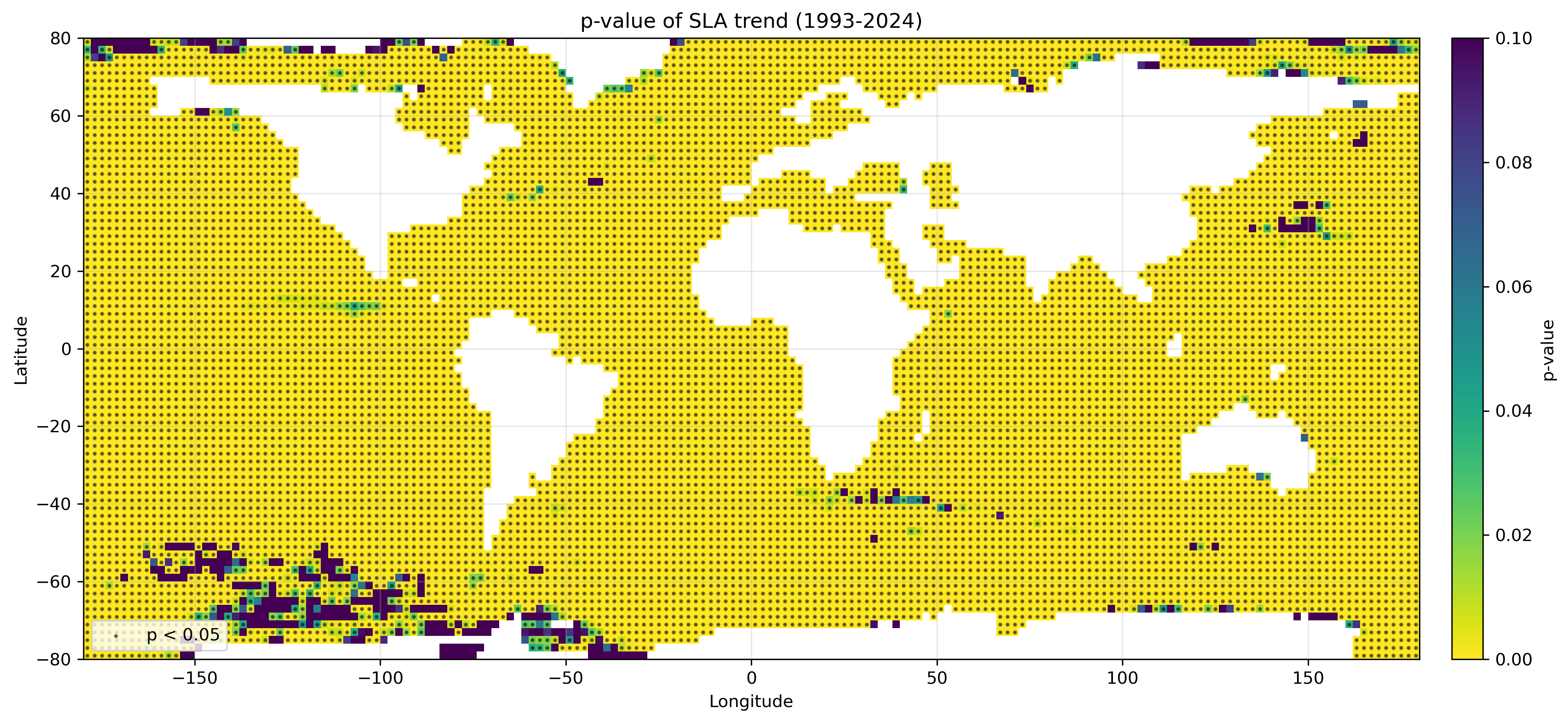

SLAトレンドに対するp値マップの作成例。

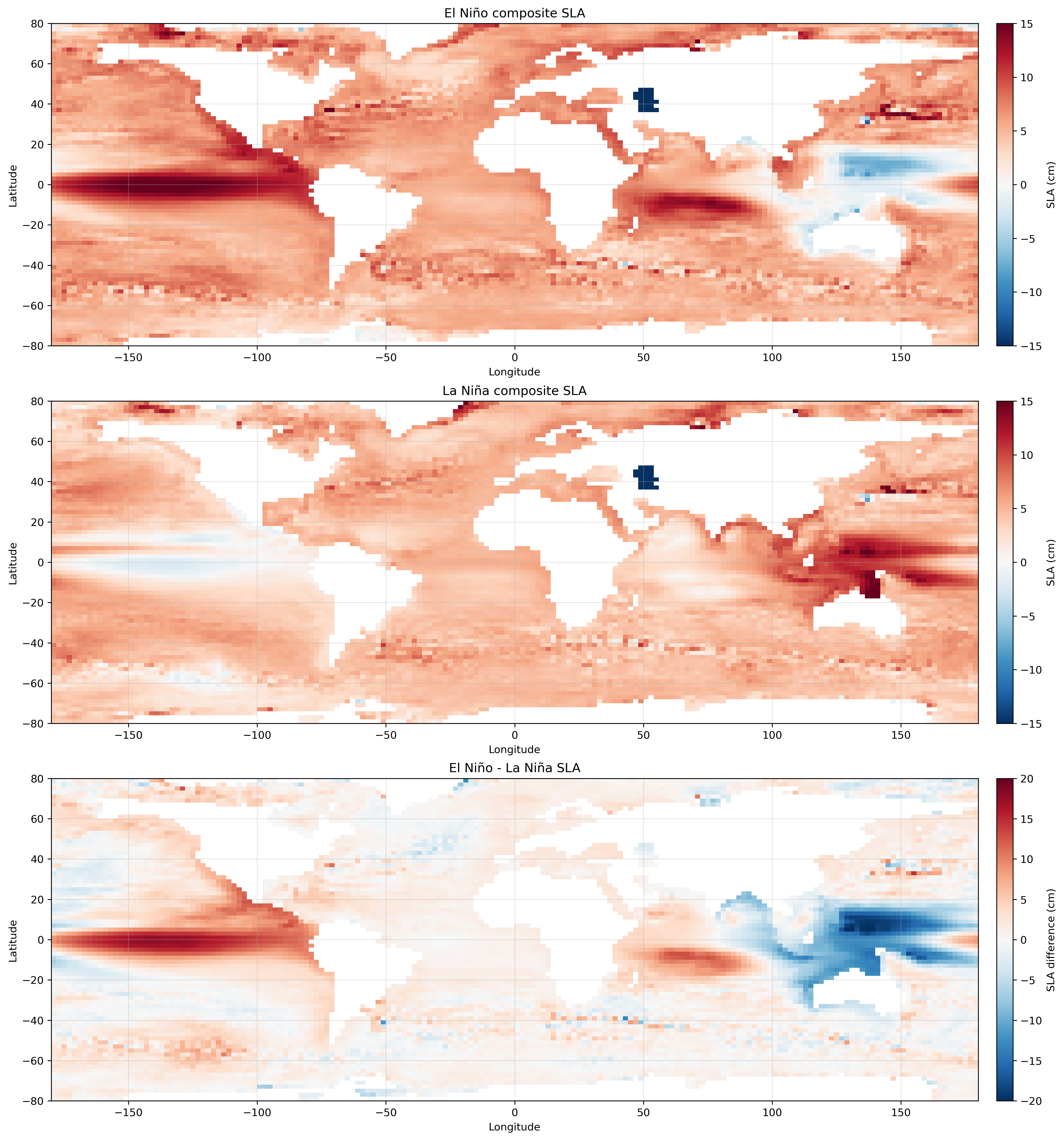

El Niño月、La Niña月、El Niño−La NiñaのSLAコンポジットの作成例。

完全スクリプト

import numpy as np
import pandas as pd
import xarray as xr
import matplotlib.pyplot as plt
from scipy import stats

sla_file = "sla_monthly_light_2deg_1993_2025.nc"
nino_file = "sstoi.indices"

start_year = 1993
end_year = 2024
alpha = 0.05

nino_threshold = 0.5
smooth_window = 5

ds = xr.open_dataset(sla_file)

sla = ds["sla"]
lat = ds["latitude"].values
lon = ds["longitude"].values
time_sla = pd.to_datetime(ds["time"].values)

sla = sla.sel(time=slice(f"{start_year}-01-01", f"{end_year}-12-31"))
time_sla = pd.to_datetime(sla["time"].values)

colnames = [
    "YR", "MON",
    "NINO12", "ANOM12",
    "NINO3",  "ANOM3",
    "NINO4",  "ANOM4",
    "NINO34", "ANOM34"
]

nino_df = pd.read_csv(
    nino_file,
    sep=r"\s+",
    skiprows=1,
    names=colnames
)

nino_df["time"] = pd.to_datetime(
    dict(year=nino_df["YR"], month=nino_df["MON"], day=15)
)

nino_df = nino_df.set_index("time")
nino34 = nino_df["ANOM34"].astype(float)

nino34_smooth = nino34.rolling(
    window=smooth_window,
    center=True
).mean()

el_event = nino34_smooth >= nino_threshold
la_event = nino34_smooth <= -nino_threshold

years = time_sla.year + (time_sla.month - 0.5) / 12.0
years = np.asarray(years, dtype=float)

def calc_trend_pvalue(x, y):
    x = np.asarray(x, dtype=float)
    y = np.asarray(y, dtype=float)

    mask = np.isfinite(x) & np.isfinite(y)
    x = x[mask]
    y = y[mask]

    n = len(x)
    if n < 3:
        return np.nan, np.nan, np.nan, np.nan

    slope, intercept = np.polyfit(x, y, 1)
    r = np.corrcoef(x, y)[0, 1]

    yhat = slope * x + intercept
    residual = y - yhat

    dof = n - 2
    sse = np.sum(residual**2)
    sxx = np.sum((x - np.mean(x))**2)

    mse = sse / dof
    se_slope = np.sqrt(mse / sxx)

    tval = slope / se_slope
    pval = 2 * (1 - stats.t.cdf(np.abs(tval), df=dof))

    return slope, pval, r, n

sla_np = sla.values
ntime, nlat, nlon = sla_np.shape

trend = np.full((nlat, nlon), np.nan)
pval = np.full((nlat, nlon), np.nan)
rmap = np.full((nlat, nlon), np.nan)
nmap = np.full((nlat, nlon), np.nan)

for i in range(nlat):
    for j in range(nlon):
        y = sla_np[:, i, j]
        slope, p, r, n = calc_trend_pvalue(years, y)

        trend[i, j] = slope
        pval[i, j] = p
        rmap[i, j] = r
        nmap[i, j] = n

sig_mask = pval < alpha
trend_mm = trend * 1000.0

def plot_global_map(data, title, cbar_label, save_name,
                    cmap="RdBu_r", vmin=None, vmax=None, sig=None):
    fig, ax = plt.subplots(figsize=(14, 6))

    pcm = ax.pcolormesh(
        lon, lat, data,
        shading="auto",
        cmap=cmap,
        vmin=vmin,
        vmax=vmax
    )

    ax.set_xlim(-180, 180)
    ax.set_ylim(-80, 80)
    ax.set_xlabel("Longitude")
    ax.set_ylabel("Latitude")
    ax.set_title(title)
    ax.grid(True, alpha=0.3)

    cbar = fig.colorbar(pcm, ax=ax, pad=0.02)
    cbar.set_label(cbar_label)

    if sig is not None:
        yy, xx = np.where(sig)
        ax.scatter(lon[xx], lat[yy], s=2, c="k", alpha=0.45, label=f"p < {alpha}")
        ax.legend(loc="lower left")

    plt.tight_layout()
    plt.savefig(save_name, dpi=300, bbox_inches="tight", facecolor="white")
    plt.show()

plot_global_map(
    trend_mm,
    title=f"SLA Trend ({start_year}-{end_year})",
    cbar_label="SLA trend (mm/year)",
    save_name="sla_trend_1993_2024.png",
    cmap="RdBu_r",
    vmin=-10,
    vmax=10,
    sig=sig_mask
)

plot_global_map(
    pval,
    title=f"p-value of SLA trend ({start_year}-{end_year})",
    cbar_label="p-value",
    save_name="sla_pvalue_1993_2024.png",
    cmap="viridis_r",
    vmin=0,
    vmax=0.1,
    sig=sig_mask
)

enso_df = pd.DataFrame({
    "nino34": nino34,
    "nino34_smooth": nino34_smooth,
    "el": el_event,
    "la": la_event
}).dropna()

tmp = enso_df.reindex(time_sla)

el_mask = tmp["el"].fillna(False).values
la_mask = tmp["la"].fillna(False).values

sla_el = sla.isel(time=el_mask).mean(dim="time", skipna=True)
sla_la = sla.isel(time=la_mask).mean(dim="time", skipna=True)
sla_diff = sla_el - sla_la

sla_el_cm = sla_el.values * 100.0
sla_la_cm = sla_la.values * 100.0
sla_diff_cm = sla_diff.values * 100.0

fig, axes = plt.subplots(3, 1, figsize=(14, 15), constrained_layout=True)

panels = [
    (sla_el_cm, "El Niño composite SLA", "SLA (cm)", -15, 15),
    (sla_la_cm, "La Niña composite SLA", "SLA (cm)", -15, 15),
    (sla_diff_cm, "El Niño - La Niña SLA", "SLA difference (cm)", -20, 20),
]

for ax, (data, title, label, vmin, vmax) in zip(axes, panels):
    pcm = ax.pcolormesh(
        lon, lat, data,
        shading="auto",
        cmap="RdBu_r",
        vmin=vmin,
        vmax=vmax
    )
    ax.set_xlim(-180, 180)
    ax.set_ylim(-80, 80)
    ax.set_xlabel("Longitude")
    ax.set_ylabel("Latitude")
    ax.set_title(title)
    ax.grid(True, alpha=0.3)

    cbar = fig.colorbar(pcm, ax=ax, pad=0.02)
    cbar.set_label(label)

plt.savefig("sla_enso_composite.png", dpi=300, bbox_inches="tight", facecolor="white")
plt.show()
